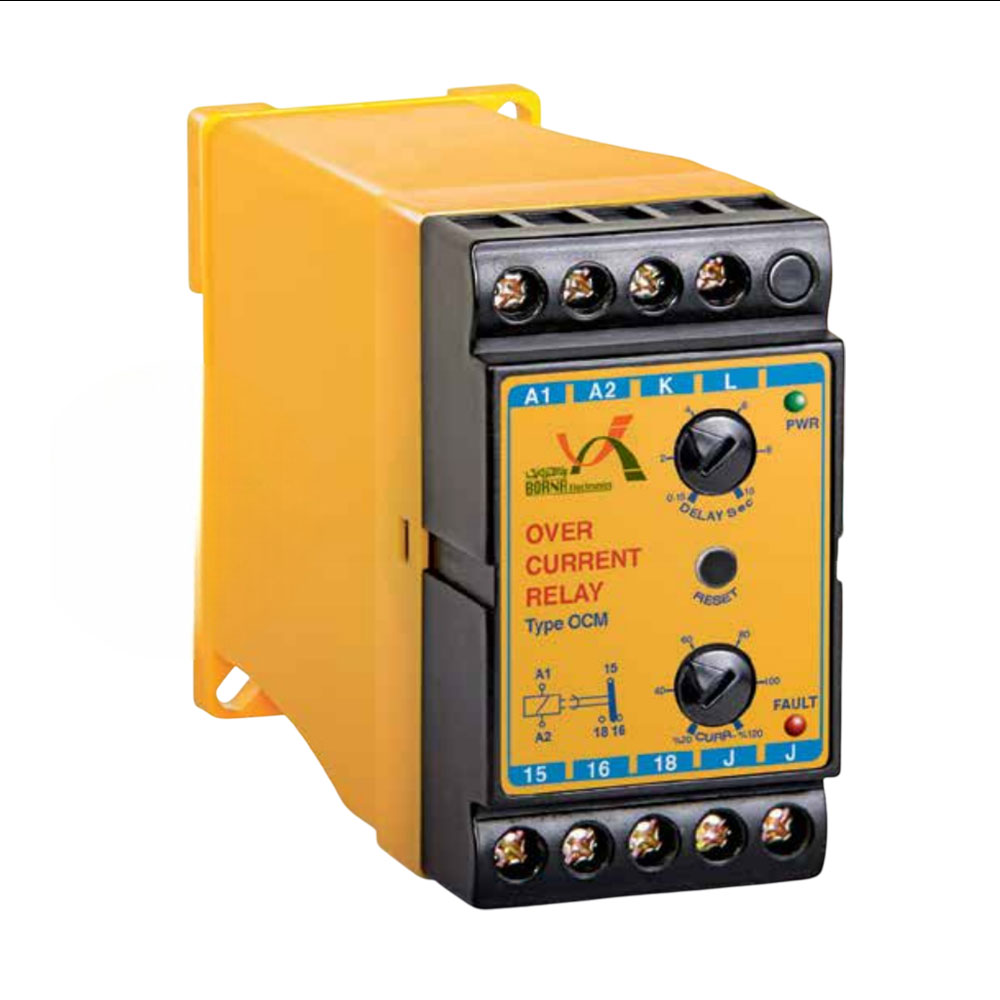

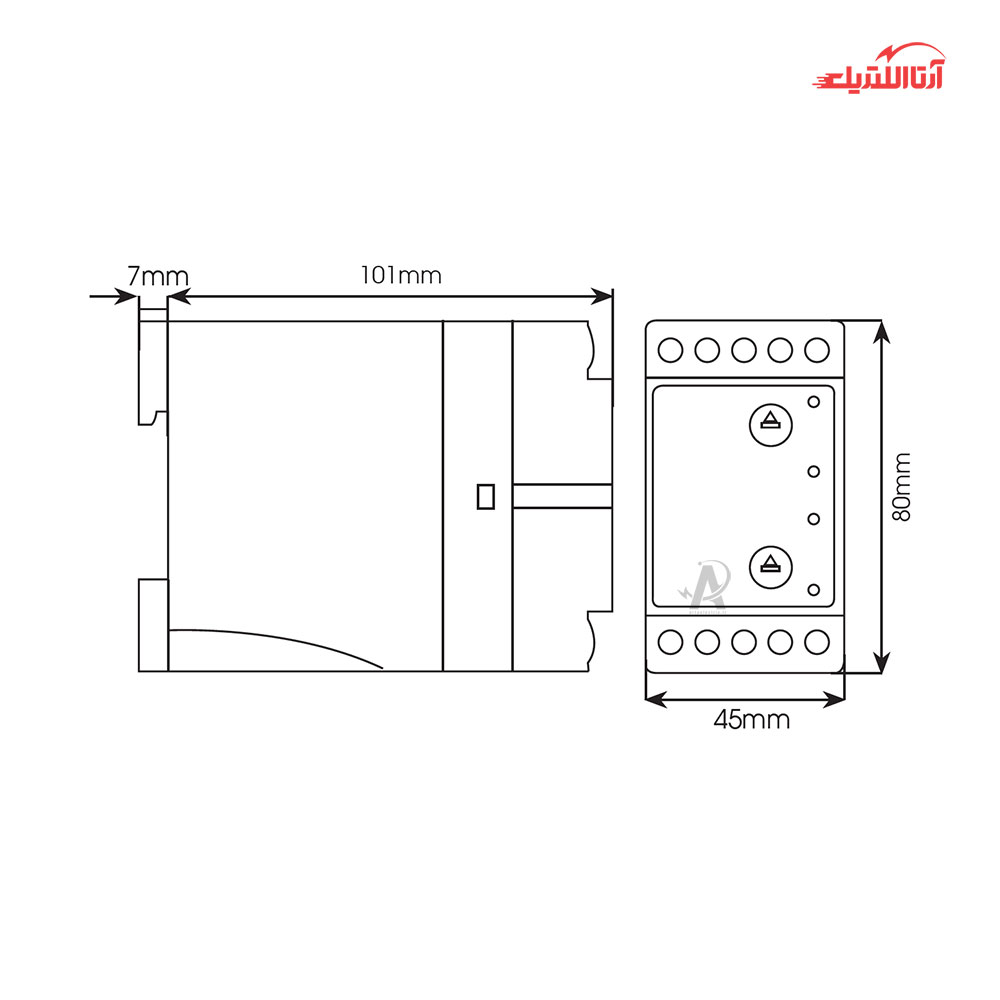

رله افزایش جریان برنا الکترونیک مدل OCM

معرفی | رله افزایش جریان (با تغذیه AC یا DC) برنا الکترونیک مدل OCM | رله افزایش جریان برنا الکترونیک، برای حفاظت از تجهیزات در برابر افزایش جریان مستقیم (DC) یا متناوب (AC) در محدوده ۲۰ درصد تا ۱۲۰ درصد حد جریان (۵‬ آمپر‭ ‬AC‭ ‬و‭ ‬برای‭ ‬جریان‌های‭ ‬بالاتر‭ ‬با‭ ‬استفاده‭ ‬از‭ ‬ترانس‭ ‬جریان‬‬‬‬‬‬‬‬‬‬‬‬‬) طراحی شده است.زمان تاخیر قطع توسط اپراتور و از طریق دسته DELAY قابل تنظیم می‌باشد.همچنین با توجه به محدوده وسیع ولتاژ تغذیه مستقیم یا متناوب، این محصول به آسانی در انواع تجهیزات قابل استفاده بوده و دارای دو سیگنال نمایش PWR (نمایشگر تغذیه ورودی) و FAULT (نمایشگر حالت خطا) است. | هنگامی که ولتاژ تغذیه به ترمینال‌های A1 و A2 اعمال شود و جریان نمونه ورودی به ترمینال‌های K و L متصل گردد، رله داخلی دستگاه فعال شده و اتصال داخلی بین ترمینال‌های ۱۵ و ۱۸ برقرار می‌شود. در این حالت، سیگنال PWR روشن بوده و سیگنال FAULT خاموش خواهد بود.اگر جریان نمونه ورودی از مقدار تنظیم‌شده توسط دسته CURR فراتر رود، دستگاه فرآیند زمان‌سنجی را آغاز می‌کند. پس از اتمام زمان تعیین‌شده توسط دسته DELAY، سیگنال FAULT روشن شده و رله داخلی دستگاه غیر فعال می‌شود که در این حالت، اتصال داخلی بین ترمینال‌های ۱۵ و ۱۶ برقرار خواهد شد. در صورتی که طی این مدت جریان نمونه ورودی به مقدار مجاز کاهش یابد، وضعیت رله بدون تغییر باقی می‌ماند.پس از فعال شدن سیگنال خطا، در صورت کاهش جریان نمونه ورودی به حد مجاز، سیگنال FAULT خاموش شده و رله داخلی دستگاه فعال می‌شود، که در این حالت اتصال داخلی بین ترمینال‌های ۱۵ و ۱۸ برقرار خواهد شد. | در صورتی که ترمینال‌های J از هم باز باشند، دستگاه پس از هر خطا و رفع آن، به‌صورت خودکار مجدداً راه‌اندازی می‌شود. | اگر ترمینال‌های J به یکدیگر متصل باشند، پس از وقوع هر خطا و رفع آن، دستگاه تنها با فشردن شستی RESET مجدداً راه‌اندازی خواهد شد.
