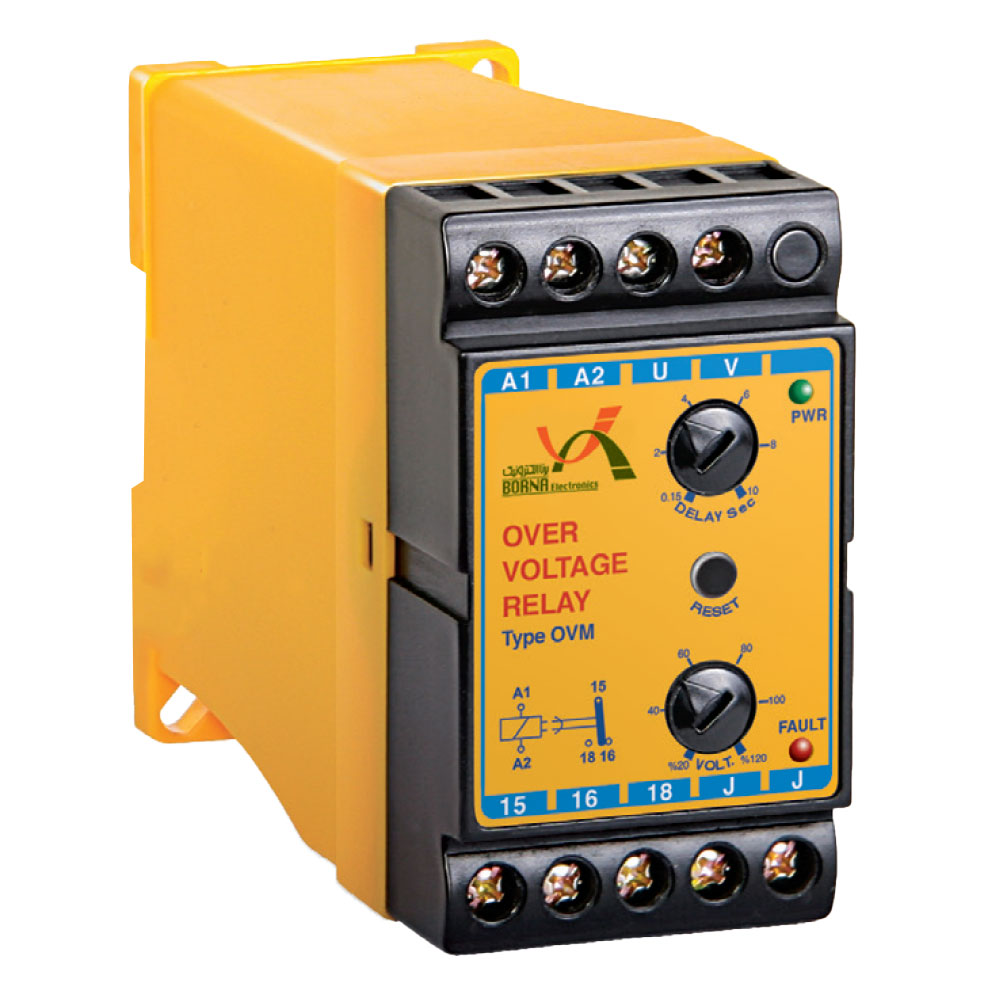

رله افزایش ولتاژ برنا الکترونیک مدل OVM

معرفی | بررسی رله افزایش ولتاژ برنا مدل OVM | رله افزایش ولتاژ برنا الکترونیک، برای حفاظت از تجهیزات در برابر افزایش ولتاژ مستقیم (DC) یا متناوب (AC) در محدوده ۵ درصد تا ۱۰۰ درصد حد ولتاژ ( ۰.۱ ولت تا ۵۰۰ ولت AC یا DC) طراحی شده است. زمان تاخیر قطع توسط اپراتور و از طریق دسته DELAY قابل تنظیم می‌باشد.همچنین با توجه به محدوده وسیع ولتاژ تغذیه مستقیم یا متناوب، این محصول به آسانی در انواع تجهیزات قابل استفاده بوده و دارای دو سیگنال نمایش PWR (نمایشگر تغذیه ورودی) و FAULT (نمایشگر حالت خطا) است. | هنگامی که ولتاژ تغذیه به ترمینال‌های A1 و A2 وصل شود و ولتاژ نمونه ورودی به ترمینال‌های U و V اعمال گردد و ولتاژ در محدوده مجاز قرار داشته باشد، رله داخلی دستگاه وصل می‌شود (اتصال داخلی ترمینال‌های ۱۵ به ۱۸ برقرار می‌گردد). در این حالت، سیگنال PWR روشن و سیگنال FAULT خاموش خواهد بود.اگر ولتاژ نمونه ورودی از حد تنظیم‌شده توسط دسته (VOLT) بیشتر شود، دستگاه زمان‌سنجی را آغاز می‌کند. در صورتی که ولتاژ در مدت زمانسنجی به حالت عادی برگردد، خروجی تغییر نخواهد کرد. اما اگر خطا همچنان باقی بماند، بعد از پایان زمانسنجی توسط دسته DELAY، سیگنال FAULT روشن شده و رله داخلی دستگاه قطع می‌شود (اتصال داخلی ترمینال‌های ۱۵ به ۱۶ برقرار می‌شود).پس از روشن شدن سیگنال FAULT، اگر ولتاژ نمونه ورودی به محدوده مجاز بازگردد، سیگنال FAULT خاموش شده و رله داخلی دستگاه وصل می‌شود (اتصال داخلی ترمینال‌های ۱۵ به ۱۸ برقرار می‌گردد).
