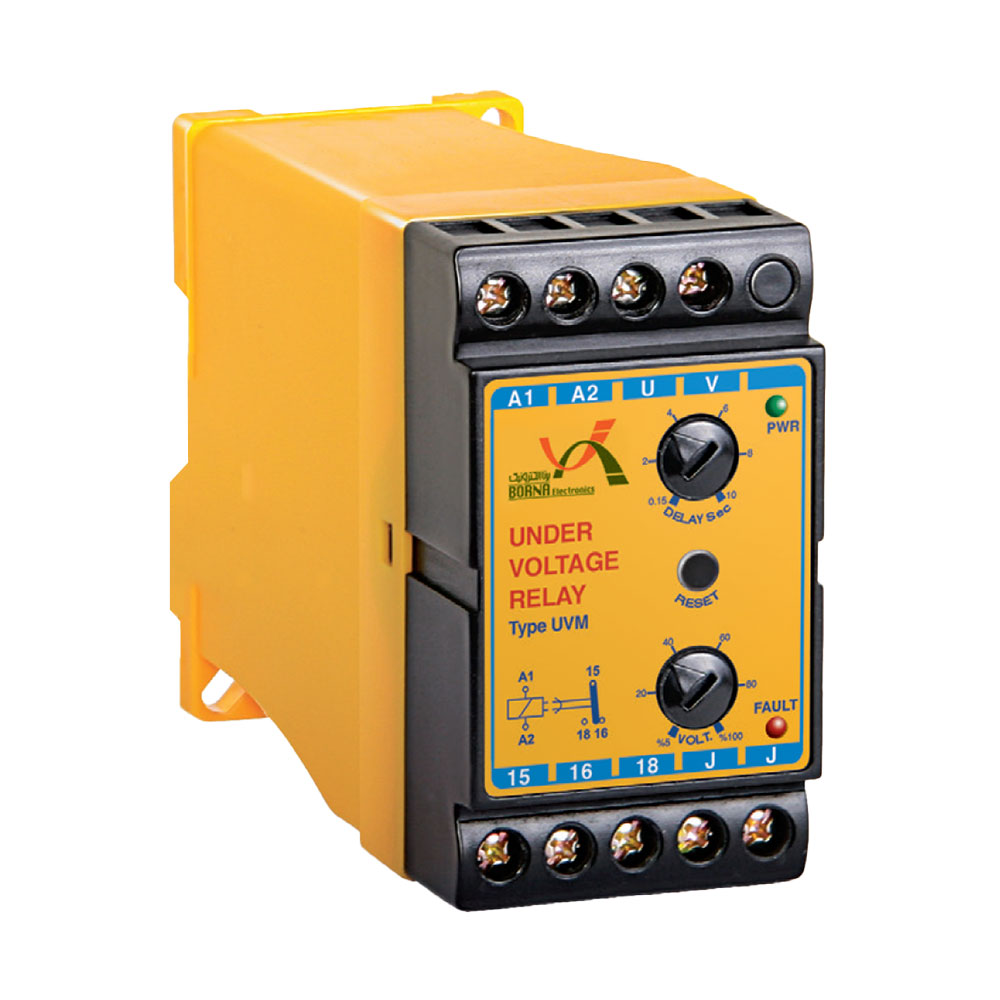

رله کاهش ولتاژ برنا الکترونیک مدل UVM

معرفی | رله کاهش ولتاژ برنا مدل UVM | رله کاهش ولتاژ برنا الکترونیک، برای حفاظت از تجهیزات در برابر کاهش ولتاژ مستقیم (DC) یا متناوب (AC) در محدوده ۲۰ درصد تا ۱۲۰ درصد حد ولتاژ ( ۰.۱ ولت تا ۵۰۰ ولت AC یا DC) طراحی شده است.زمان تاخیر قطع توسط اپراتور و از طریق دسته DELAY قابل تنظیم می‌باشد.همچنین با توجه به محدوده وسیع ولتاژ تغذیه مستقیم یا متناوب، این محصول به آسانی در انواع تجهیزات قابل استفاده بوده و دارای دو سیگنال نمایش PWR (نمایشگر تغذیه ورودی) و FAULT (نمایشگر حالت خطا) است. | هنگامی که ولتاژ تغذیه به ترمینال‌های A1 و A2 وصل شود و ولتاژ نمونه ورودی به ترمینال‌های U و V اعمال گردد و ولتاژ در محدوده مجاز قرار داشته باشد، رله داخلی دستگاه وصل می‌شود (اتصال داخلی ترمینال‌های ۱۵ به ۱۸ برقرار می‌گردد). در این حالت، سیگنال PWR روشن و سیگنال FAULT خاموش خواهد بود.اگر ولتاژ نمونه ورودی از حد تنظیم‌شده توسط دسته (VOLT) کمتر شود، دستگاه زمان‌سنجی را آغاز می‌کند و پس از پایان زمانسنجی توسط دسته DELAY، سیگنال FAULT روشن شده و رله داخلی دستگاه قطع می‌شود (اتصال داخلی ترمینال‌های ۱۵ به ۱۶ برقرار می‌شود).بعد از روشن شدن سیگنال FAULT، اگر ولتاژ نمونه ورودی به محدوده مجاز بازگردد، سیگنال FAULT خاموش شده و رله داخلی دستگاه وصل می‌شود (اتصال داخلی ترمینال‌های ۱۵ به ۱۸ برقرار می‌گردد).
