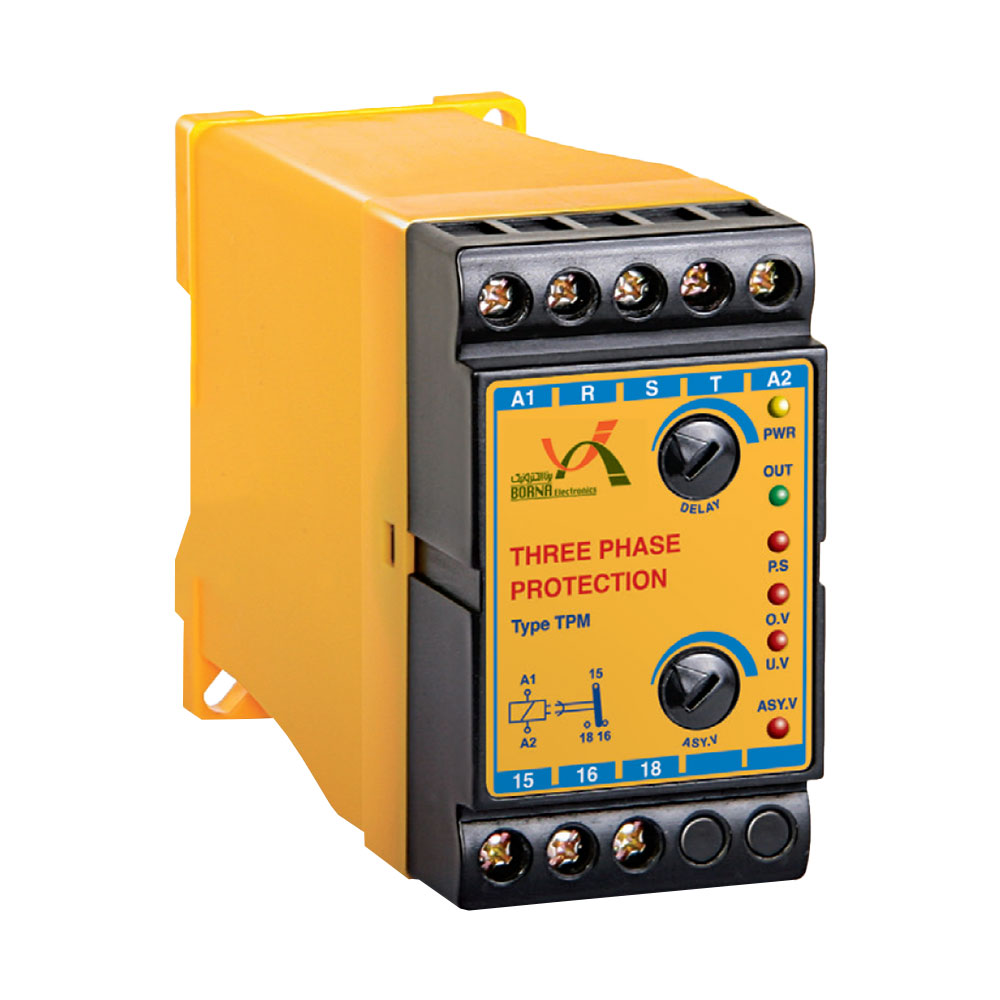

رله کنترل فاز بدون نول برنا الکترونیک مدل TPM

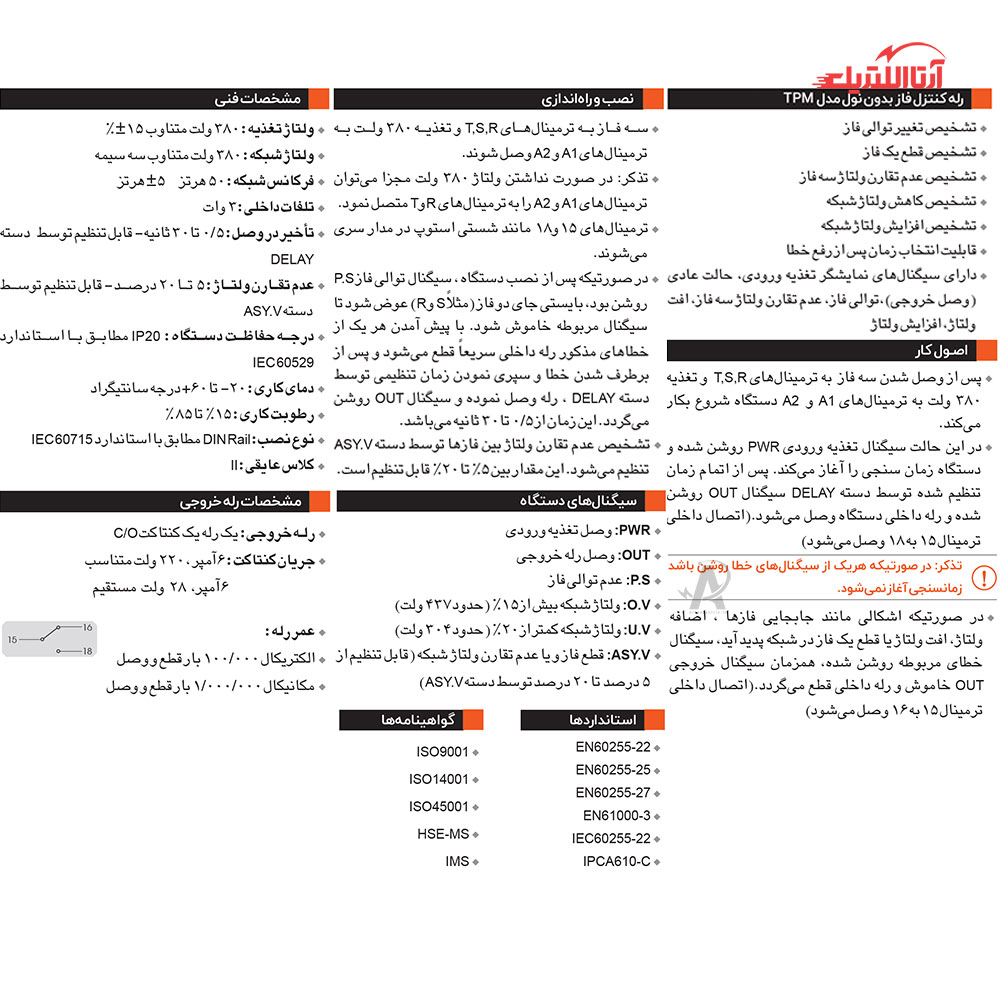

معرفی | رله کنترل فاز بدون نول برنا مدل TPM | کنترل فاز بدون نول برنا الکترونیک گزینه‌ای مناسب برای محافظت از تجهیزات در شرایطی است که تابلو فاقد نول باشد.این محصول با توانایی تشخیص اختلالاتی مانند قطع یک فاز،تشخیص تغییر توالی فاز،قابلیت انتخاب زمان پس از رفع خطا، افزایش یا کاهش ولتاژ شبکه و عدم تقارن ولتاژ، همراه با ۶ نشانگر برای نمایش وضعیت خروجی و نوع خطا، گزینه‌ای کاربردی برای حفاظت از تجهیزات صنعتی و تجاری محسوب می‌شود.ا | وصل تغذیه وردی | وصل رله خروجی | عدم توالی فاز | ولتاژ‭ ‬شبکه‭ ‬بیش‭ ‬از ‭ ‬٪۱۵‭‬(حدود‭ ‬۴۳۷‬ولت‭( | ولتاژ‭ ‬شبکه‭ ‬کمتر‭ ‬از ‭ ‬٪۲۰‭‬(حدود‭ ‬۳۰۴‭ ‬ولت‭( | قطع‭ ‬فاز‭ ‬و‭ ‬یا‭ ‬عدم‭ ‬تقارن‭ ‬ولتاژ‭ ‬شبکه ‭)‬قابل‭ ‬تنظیم‭ ‬از‬‭٪۵ ‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬ تا  ۲۰٪ توسط دسته ASY.V) | با اتصال سه فاز به ترمینال‌های T، S، R و تأمین تغذیه ۳۸۰ ولت به ترمینال‌های A1 و A2، دستگاه فعال شده و شروع به کار می‌کند.در این وضعیت، سیگنال PWR که نشان‌دهنده تغذیه ورودی است، روشن شده و دستگاه فرآیند زمان‌سنجی را آغاز می‌کند. پس از سپری شدن مدت زمان تنظیم‌شده توسط دسته DELAY، سیگنال OUT فعال شده و رله داخلی دستگاه وصل می‌شود، که در نتیجه ترمینال‌های ۱۵ و ۱۸ به یکدیگر متصل می‌گردند. | در صورت بروز اشکالاتی مانند جابجایی فازها، اضافه ولتاژ، افت ولتاژ یا قطع شدن یک فاز در شبکه، سیگنال خطای مربوطه فعال می‌شود، همزمان سیگنال خروجی OUT خاموش شده و رله داخلی قطع می‌گردد، که در نتیجه ترمینال‌های ۱۵ و ۱۶ به یکدیگر متصل می‌شوند.
