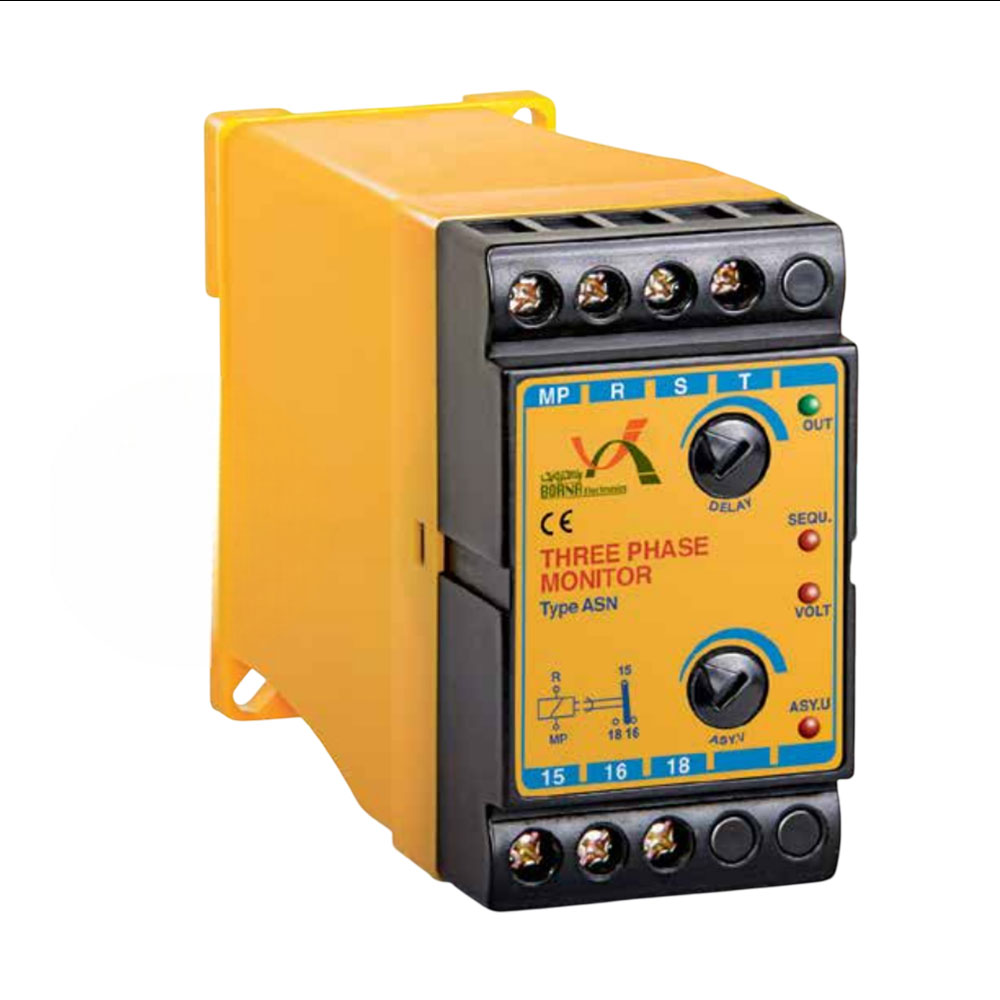

رله کنترل فاز برنا الکترونیک مدل ASN

معرفی | کنترل فاز برنا الکترونیک مدل ASN | کنترل فاز ASN شرکت برنا الکترونیک یکی از محصولات معتبر و شناخته‌شده در صنعت برق ایران است که برای حفاظت تجهیزات در برابر اختلالات ولتاژ سه فاز طراحی شده است.از جمله قابلیت‌های این محصول، امکان تنظیم میزان عدم تقارن مجاز و تنظیم زمان تأخیر در وصل پس از رفع خطا است. همچنین، بر روی این محصول یک نشانگر برای نمایش وضعیت خروجی و سه نشانگر برای تشخیص نوع خطا در نظر تعبیه شده است. | بعد از وصل شدن نول به ترمینال MP و فازها به ترمینال‌های T، S، R، دستگاه شروع به کار می‌کند. پس از اتمام زمان انتخاب‌شده (DELAY)، سیگنال OUT روشن شده و رله داخلی دستگاه وصل می‌شود. همچنین، ترمینال‌های ۱۵ و ۱۸ به صورت داخلی به هم وصل می‌شوند. | هر بار پس از رفع خطا، دستگاه شروع به زمان‌سنجی می‌کند.در صورت بروز اشکالاتی مانند افت ولتاژ، قطع یک فاز یا جابجایی فازها در شبکه سه فاز، سیگنال خطای مربوطه فعال شده و همزمان با خاموش شدن سیگنال خروجی، رله داخلی نیز قطع می‌شود. در این حالت، ترمینال‌های | و | به صورت داخلی به یکدیگر متصل می‌شوند.
