تایمر ستاره مثلث دو رله ای برنا الکترونیک مدل YDS

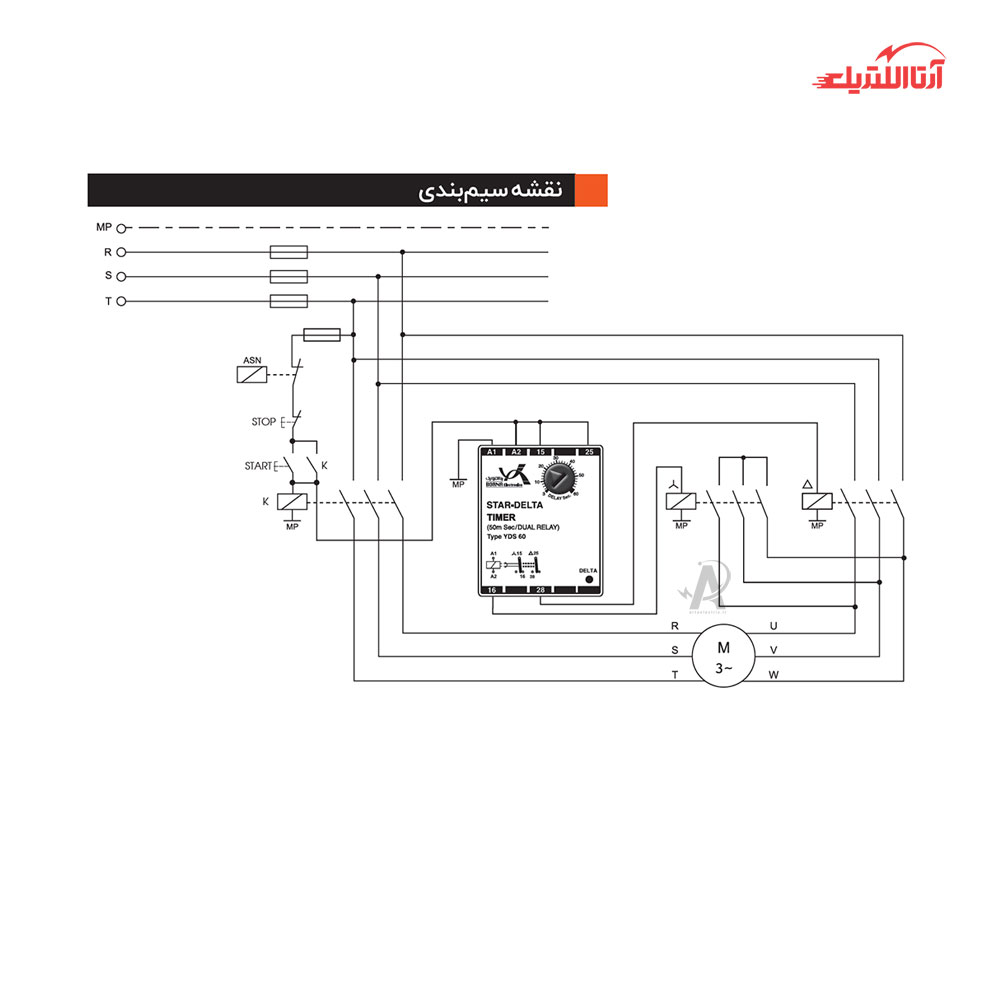

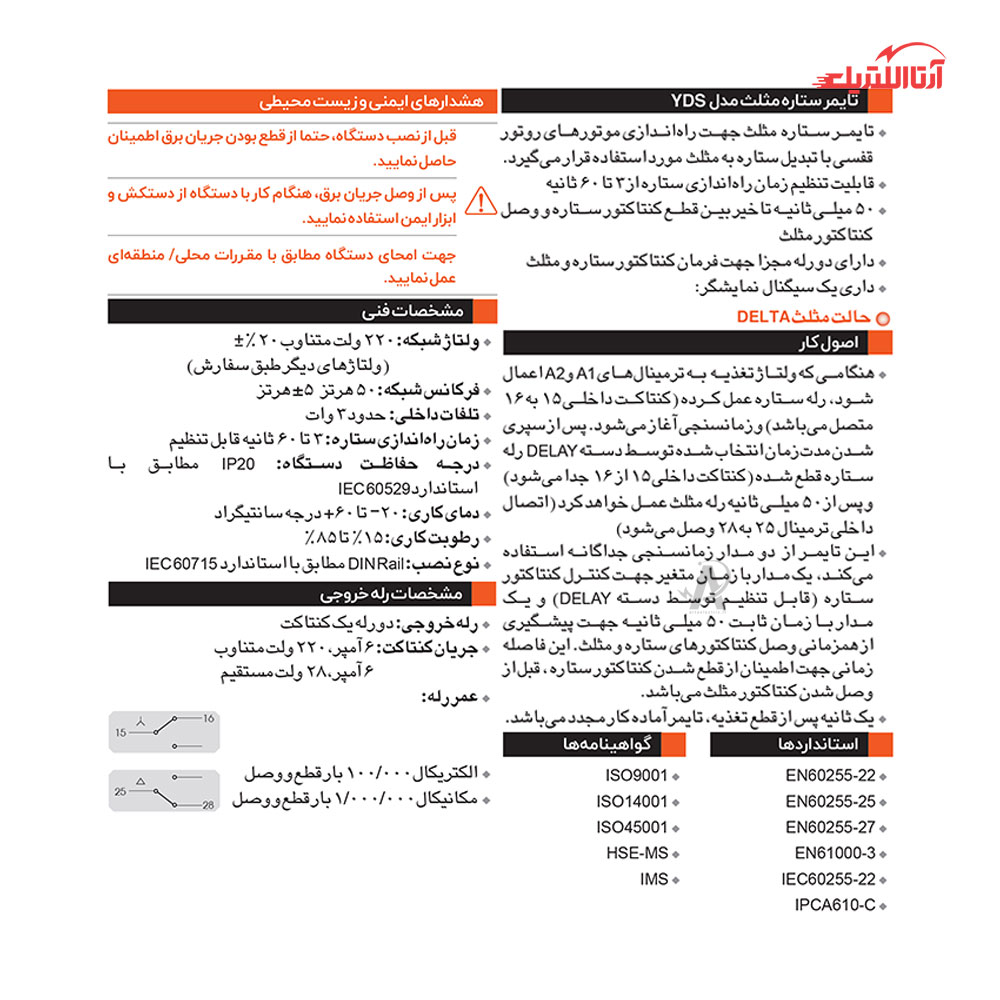

معرفی | تایمر ستاره مثلث دو رله ای برنا مدل YDS | تایمر ستاره مثلث دو رله‌ای برنا الکترونیک مدل YDS یک دستگاه اتوماتیک است که برای راه‌اندازی نرم موتورهای سه فاز با توان بالا استفاده می‌شود. این تایمر با تغییر اتصالات موتور از حالت ستاره (Star) به مثلث (Delta)، باعث کاهش جریان راه‌اندازی شده و از تنش‌های الکتریکی روی شبکه برق و موتور جلوگیری می‌کند. | با اعمال ولتاژ تغذیه به ترمینال‌های A1 و A2، رله ستاره فعال شده و اتصال داخلی بین ترمینال‌های ۱۵ و ۱۶ برقرار می‌شود، در این حالت فرآیند زمان‌سنجی آغاز می‌گردد. پس از گذشت مدت زمان تنظیم‌شده توسط دسته DELAY، رله ستاره غیرفعال شده و اتصال بین ۱۵ و ۱۶ قطع می‌شود. سپس، پس از ۵۰ میلی‌ثانیه تأخیر، رله مثلث فعال شده و اتصال داخلی ترمینال‌های ۲۵ و ۲۸ برقرار خواهد شد.این تایمر دارای دو مدار زمان‌سنجی مستقل است؛ یکی با زمان قابل تنظیم برای کنترل کنتاکتور ستاره (تنظیم‌شده توسط دسته DELAY) و دیگری با زمان ثابت ۵۰ میلی‌ثانیه که از همزمانی وصل شدن کنتاکتورهای ستاره و مثلث جلوگیری می‌کند. این فاصله زمانی به‌منظور اطمینان از قطع کامل کنتاکتور ستاره قبل از فعال شدن کنتاکتور مثلث در نظر گرفته شده است.
